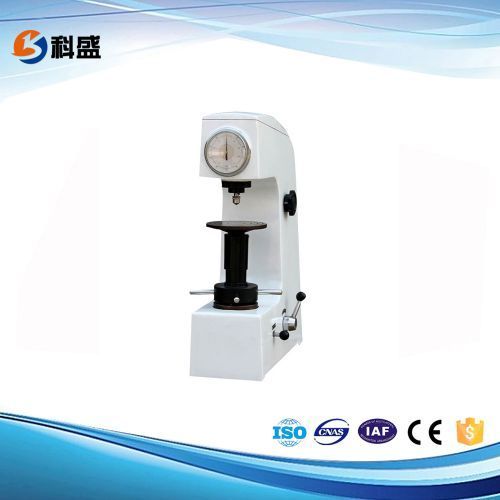

HR-150AⅡ型洛氏硬度計的使用方（fāng）法

HR-150A是洛（luò）氏硬度計的一種型號，洛氏硬度計是一種測量儀器，開始是由由美國人洛克威爾(S.P.RocKwell和H.M.RocKwell)在（zài）1914年提出的，後他們在1919年和1921年兩次對硬度計的設計（jì）進行（háng）了改進，奠定了現代洛氏硬度計（jì）的雛形。到1930年威爾遜(C.H Wilson)進行了（le）更新設計，使洛氏硬度（dù）檢測方法和設備更趨完善（shàn），一直沿用至今。那麽，HR-150A洛氏硬度計怎樣（yàng）使（shǐ）用呢?下麵（miàn）就一起來看看吧。

HR-150A洛氏硬度計的使用方法：

1、試驗前，先將硬度計右側上方載荷手輪指（zhǐ）示值150kg、100kg、 60kg對正紅點位（wèi）置，測HRC值時紅點對應150kg，測HRA時紅點對應60kg，測HRB時紅點對應100kg(此時壓頭（tóu）應換成鋼球壓頭)。

2、將擦幹淨的（de）標準硬度塊或試樣放在擦幹淨的工作台上，順時 針旋轉絲杆手輪，緩慢上（shàng）升，將硬度（dù）塊或試樣頂起主軸(壓頭（tóu）)，加上初載，指示器（qì）小（xiǎo）指針由黑點到紅點處為（wéi）初載，此時大指針轉三圈，使（shǐ）大指針朝上為止，大（dà）指針允許相差±5個刻度，若超（chāo）過（guò）5個刻（kè）度，此點應作廢，重新試驗。

3、旋轉指示器(表盤)外殼，使C、B之間長刻（kè）線與（yǔ）大指針對正。

4、拉動加荷手柄(硬（yìng）度計右側下方前手柄)，施加主實驗（yàn）力，這 時指示器（qì）的大指針按逆時針方向轉（zhuǎn）動，經過4-8秒的（de）轉動停下（xià）來後，即可將卸荷手（shǒu）柄(硬度計右（yòu）側下方後手柄)推回，卸除主（zhǔ）試驗力。注意試驗力的施加與卸除（chú），均（jun1）需緩慢進行。

5、在指示（shì）器上讀數並記錄，采用金剛石壓試驗時，按表盤外圈 的黑字讀取，采用鋼球壓試驗時（shí），按表盤內圈的（de）紅字讀取。一般情況下，在試樣測四個點硬度值（zhí），DIYI點硬度值（zhí）不計（jì），取後三點硬度（dù）值的平均數為該（gāi）試樣（yàng）的硬度值，特殊情況按技（jì）術要求。

6、反時（shí）針轉動絲杆手輪（lún），使試樣下降再移動試樣，接著按以上 ②～⑤過程測試第2點（diǎn），第3、4……點，兩點測試壓痕應大於4～5毫米。

7、試樣高度大（dà）於100毫米時，必須（xū）將絲杆外塑料保（bǎo）護套拿掉， 以避免將工作台頂起，影響測試（shì）結果，測試後再將其套上，以保護絲杆免受灰塵（chén）侵襲。

8、定期在絲（sī）杆與絲杆手輪接觸麵注入少量機油，絲杆頂麵和工 作台上端及接觸麵擦淨（jìng）。試驗（yàn）時，注意不要將（jiāng）工作台麵（miàn）劃傷，以免影響測試結果，如有毛刺應用油石打光。

9、移動或上升時應避免撞擊壓頭，壓頭（tóu）損壞應及時更換壓頭， 以保證正常使用。

10、若施加主試驗力時，指示器（qì）指針開（kāi）始轉動很快，然後緩慢轉（zhuǎn） 動，說明緩衝器內機油（yóu）太少了，此時，可掀起緩衝器（qì）上端的氈墊，緩慢地注入清（qīng）潔的20#機油，同時多次拉推右側下方的前後手柄，使活塞上下移動多次，以排出緩衝器內（nèi）的空（kōng）氣，直到活塞沉底時沒有氣泡，隻（zhī）有油從上麵溢出為止。

11、硬度計長時間不用時，應用防塵罩將儀器蓋好。

HR-150A洛氏（shì）硬度計的使用（yòng）方法（fǎ）?通過上麵內容的介紹，現（xiàn）在大家已經有一定的了解了吧。HR-150A洛氏硬度計，利用洛氏測（cè）量原理，有結構剛性好,操作簡單，示值穩定的（de）特點，適用於硬（yìng）質合（hé）金、碳鋼等。
