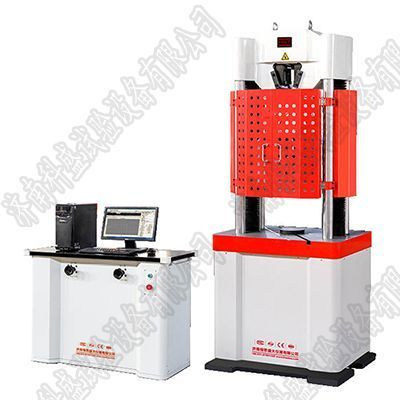

臥式錨杆拉力試驗機的主機構造

臥式錨杆拉力試驗機采用臥式框架結構，單出杆雙作用活塞缸施加試驗力，專業用於預應力錨杆等試樣的拉伸試驗，能自動測量錨杆總伸長及殘餘變形，也可選配自動送取樣裝置，用於產品在線檢測及大批量檢測，是一款能滿足現代生產科研要求的理想試驗設備。本次歐貝特要為大家分享的是臥式錨杆拉力試驗機的主機構造，希望可以給大家帶來幫助。

臥式錨杆拉力試驗機主機部分主要由主框架(含油缸座、左右框架、後封板、底腳等)、油缸、前移動橫梁、前夾頭座、後夾頭座及負荷傳感器等零部件組成，前夾頭座、後夾頭座之間為拉伸工作區域，可進行載荷3000kN的拉伸試驗。

前夾頭座通過拉杆與前移動橫梁相連，形成施力框架，油缸座與後夾頭座通過主框架連接形成受力框架。前夾頭座與後夾頭座之間為試驗區域，裝於兩夾頭座上的附具分別連接試樣兩端。單出杆雙作用低摩擦活塞缸在液壓的作用下帶動施力框架運動，前夾頭座和後夾頭座相對運動，從而將試驗力施加到試樣上。

臥式錨杆拉力試驗機前橫梁、前夾頭座通過導輪支撐在導軌上，並可由液壓係統驅動沿導軌前後移動，移動速度由液壓係統的伺服閥控製，通過限位開關來控製移動的極限位置。

測力係統采用輪輻式負荷傳感器，該傳感器抗側向力好，測力準確。負荷傳感器安裝在前橫梁上，並通過球頭球座機構與活塞相連，有效消除了側向力對活塞的影響。

設備配有自動上料卸料係統，錨杆放置在上料架上，機械手上升將錨杆從上料架上取走，料架移開，機械手回落將試樣安裝在夾具中，千分表表座氣缸工作，將氣缸安裝到位，開始試驗，試驗結束後，移開千分表，機械手上升托起錨杆，料架移入，機械手回落將錨杆放入廢料架，機械手再次上升取出第二根錨杆進行下一次試驗。
